第一章 静力学
工程力学 C
夏逸波 低空技术学院
yiboxia@ujs.edu.cn
© 夏逸波 · 仅供本课程学生学习使用,未经授权请勿转载 · 苏ICP备2026037153号
真实物体受力都变形,在理论力学中,当变形影响很小时,可以将其理想化。

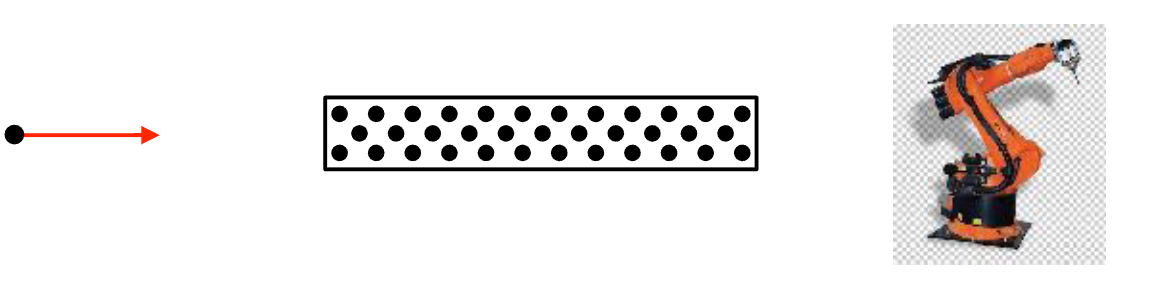

定义力的作用下物体内部任意两点距离不变的即为刚体 ,是理想化的力学模型。
由于静力学研究的力学模型是刚体和刚体系统,故静力学又称刚体静力学。
力的定义力是物体间相互的机械作用,这种作用的效果是使物体的运动状态发生变化,同时使物体的形状发生改变。
力使物体运动状态发生变化的效应称为力的外效应或运动效应;
力使物体形状发生改变的效应称为力的内效应或变形效应。
- 力的大小:表示物体间相互机械作用的强弱程度。单位:牛顿(N)或千牛顿(kN)。
- 力的方向:表示力的作用线在空间的方位和指向。
- 力的作用点:表示力的作用位置。
力可以用一个矢量表示。如图所示,矢量的模按一定的比例尺表示力的大小;矢量的方位和指向表示力的方向;矢量的起点(或终点)表示力的作用点。
作用在物体上同一点的两个力,可以合成为一个合力。合力的作用点也在该点,合力的大小和方向,由这两个力为边构成的平行四边形的对角线确定。或者说,合力矢等于这两个力矢的几何和,即
$$\vec{\boldsymbol{F}}_{\mathrm{R}} = \vec{\boldsymbol{F}}_{1} + \vec{\boldsymbol{F}}_{2}$$
作用于刚体上的两个力,使刚体平衡的必要与充分条件是:这两个力大小相等、方向相反、沿同一条直线。
注意此公理提供了一种最简单的平衡力系。对于刚体此条件是充要条件,但对变形体只是必要条件而不是充分条件。
在作用于刚体上的已知力系上,加上或去掉任意个平衡力系,不改变原力系对刚体的作用效果。
作用在刚体上的力可沿其作用线任意移动,而不改变该力对刚体的作用。
作用于刚体上三个相互平衡的力,若其中两个力的作用线汇交于一点,则此三力必在同一平面内,且第三个力的作用线通过汇交点。
说明不平行三力平衡的必要条件,即:三力平衡必汇交。三力汇交不一定平衡。
两物体间相互的作用力和反作用力总是同时存在,大小相等,方向相反,沿同一直线,分别作用在这两个物体上。
当变形体在已知力系作用下处于平衡时,如果把该物体变成刚体,则平衡状态保持不变。

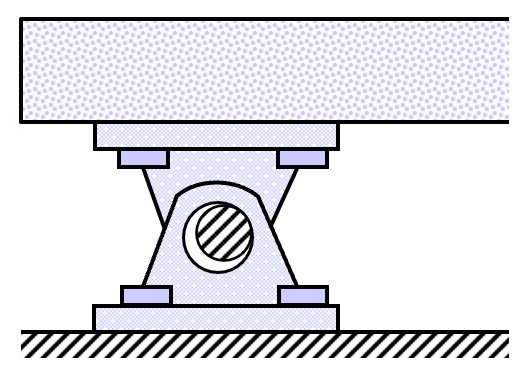

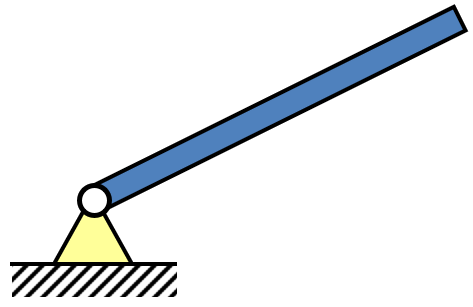

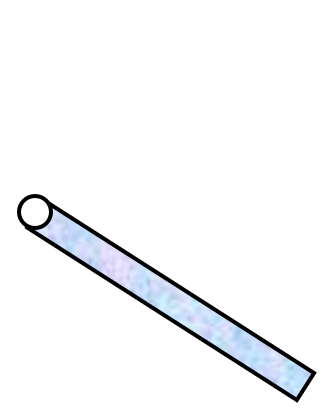

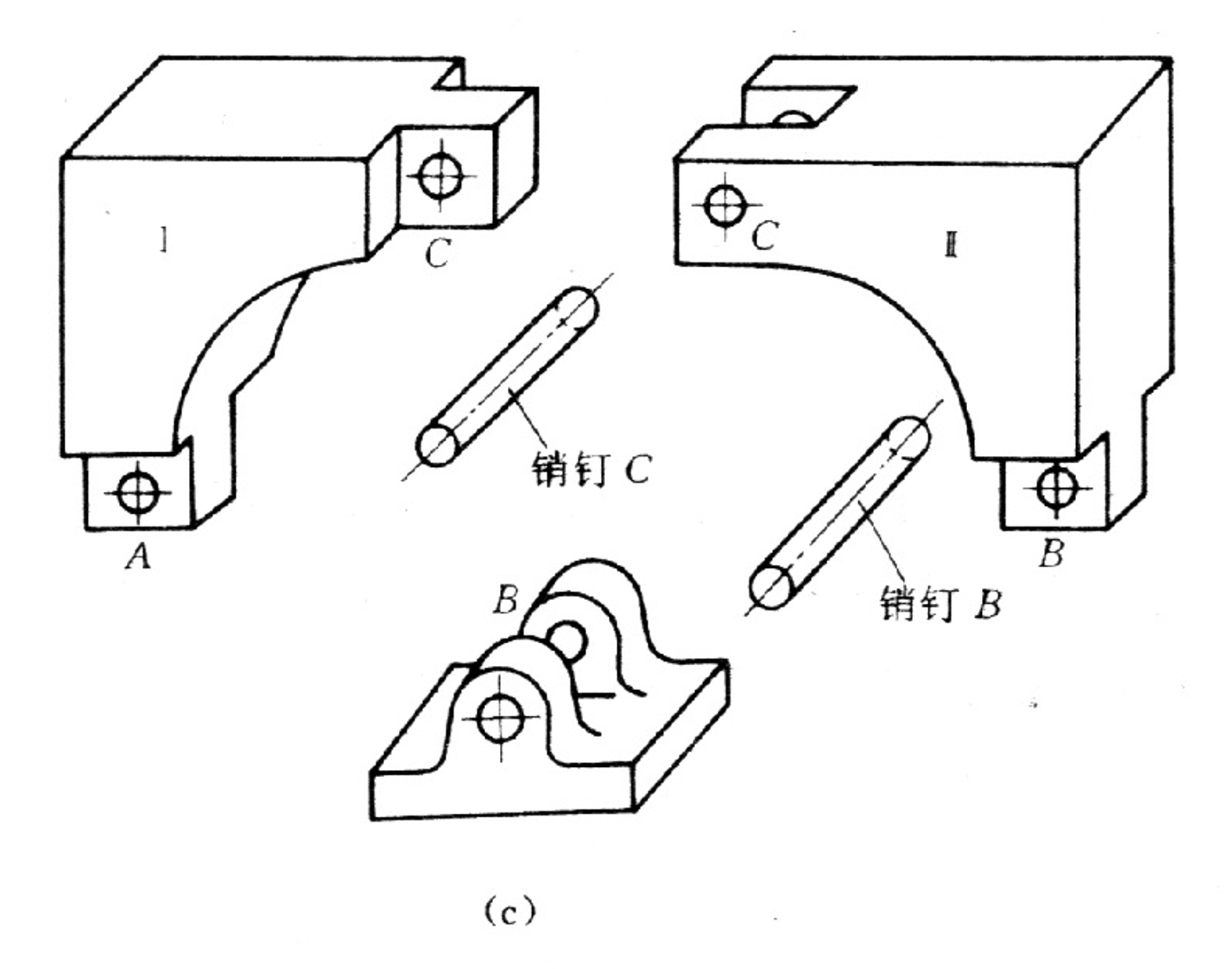

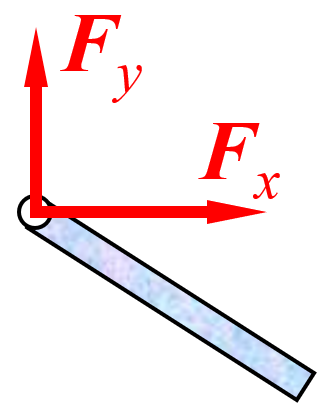

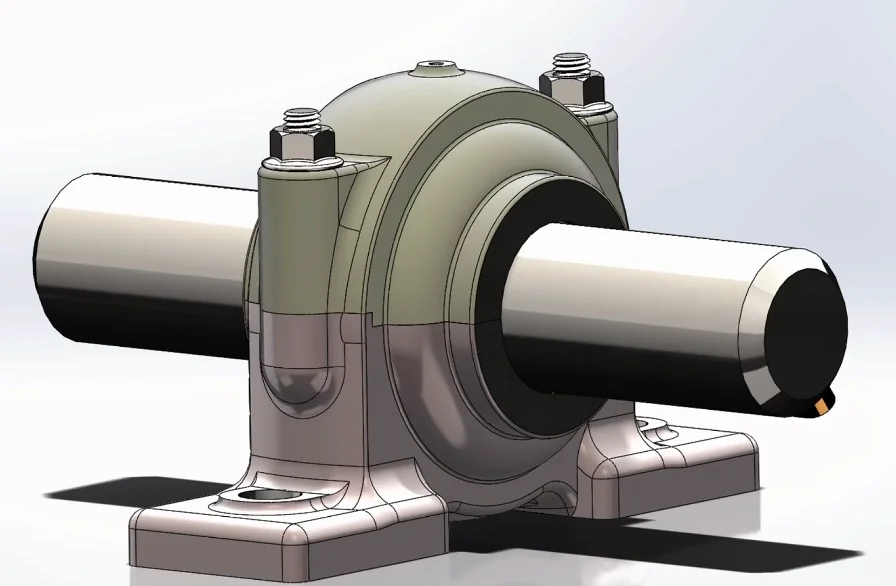

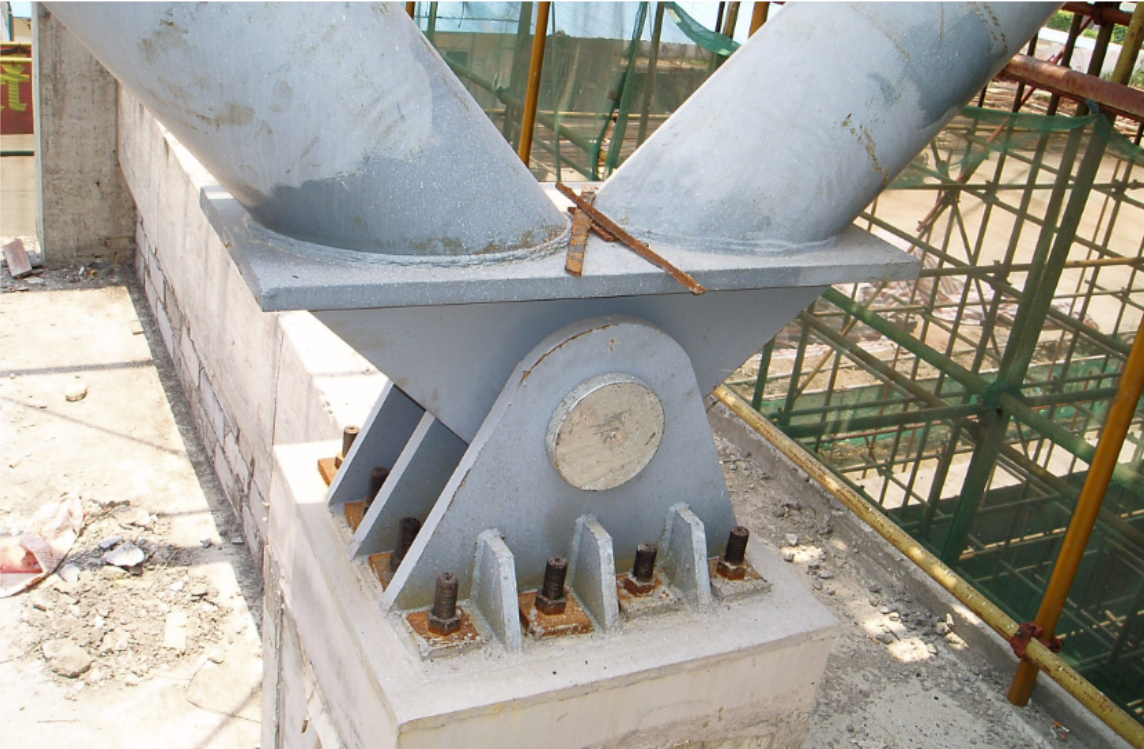

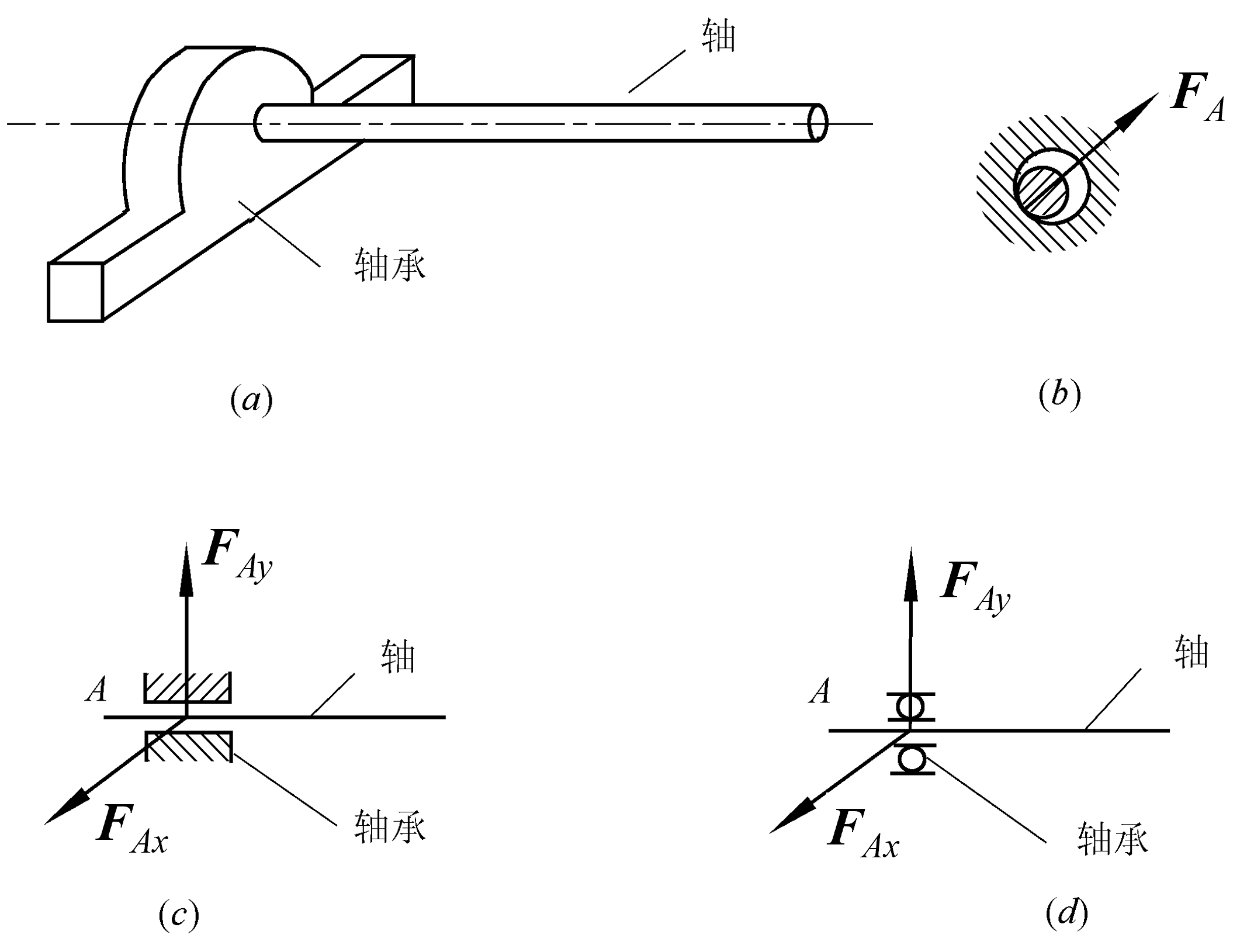

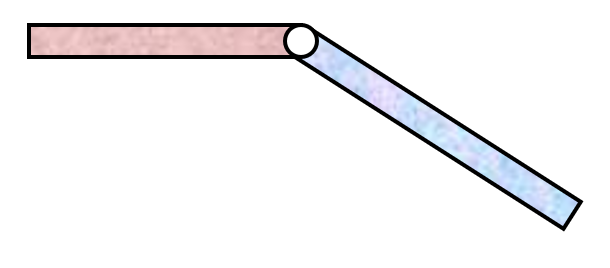

约束反力过销中心,大小和方向不能确定,通常用正交的两个分力表示。
约束反力过销中心,大小和方向不能确定,通常用正交的两个分力表示。

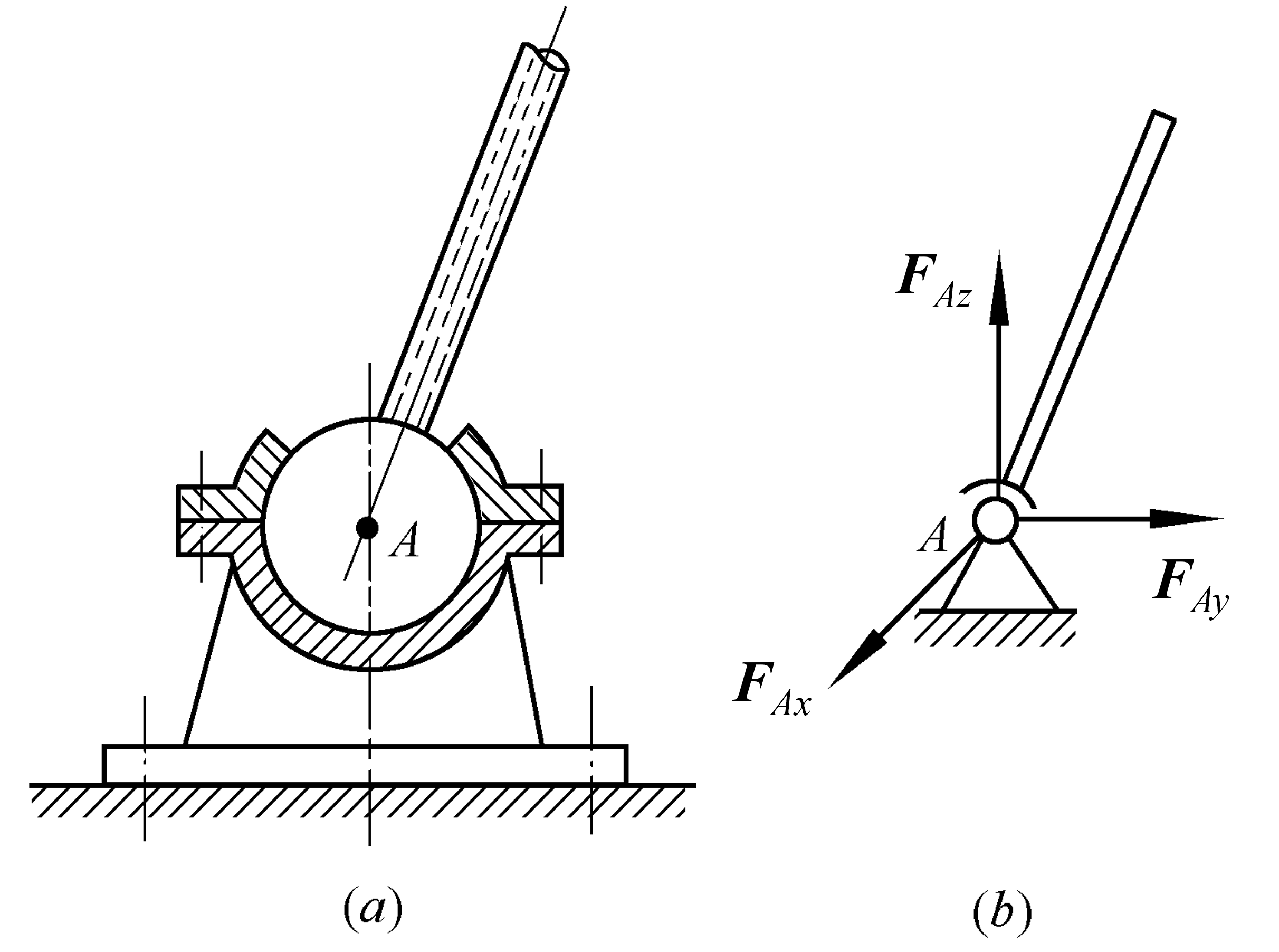

球铰链杆端为球,嵌在球窝支座内,可绕球心任意转动。反力过球心,用三个正交分力 $F_x$、$F_y$、$F_z$ 表示——3 个未知量。

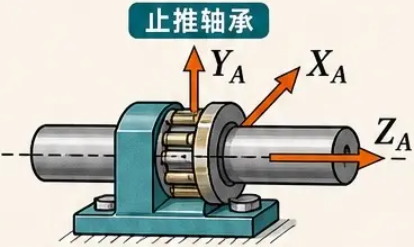

止推轴承提供径向反力 $F_x$、$F_y$ 和轴向反力 $F_z$——同样是 3 个未知量。

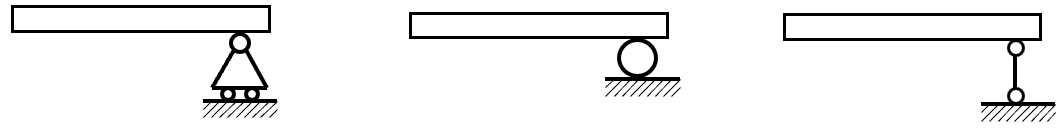

反力方向取决于约束所限制的位移方向。
记忆方法:
按阻止了哪些方向的位移记:
- 挡住一个方向的移动 → 1 个反力(方向已知);
- 铰链各方向都挡 → 2 个分力(方向未知);
- 球铰链在空间上阻挡各方向移动 → 3 个分力(方向未知);
- 再挡住转动 → 还要加力偶(固定端,第三章学)。

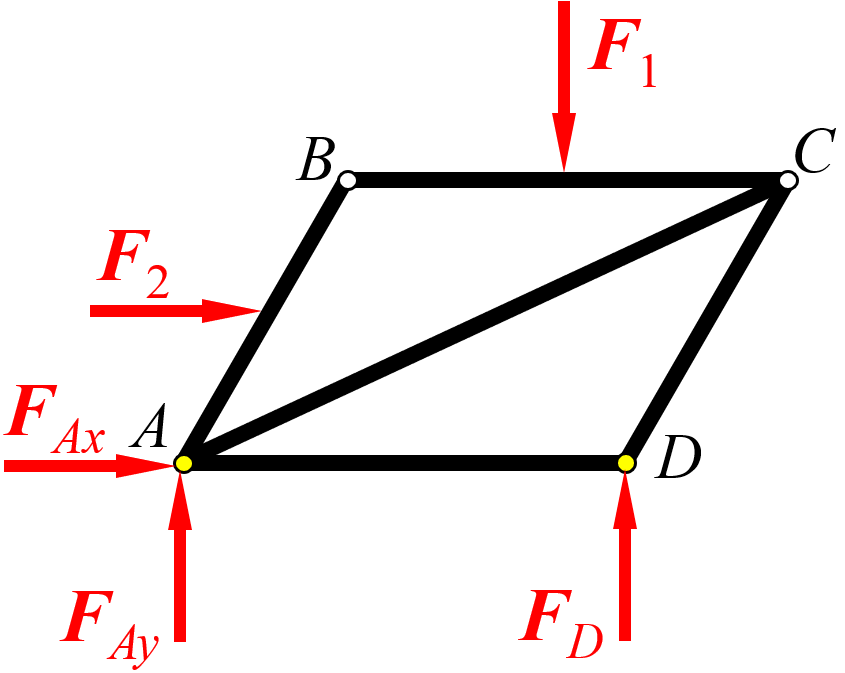

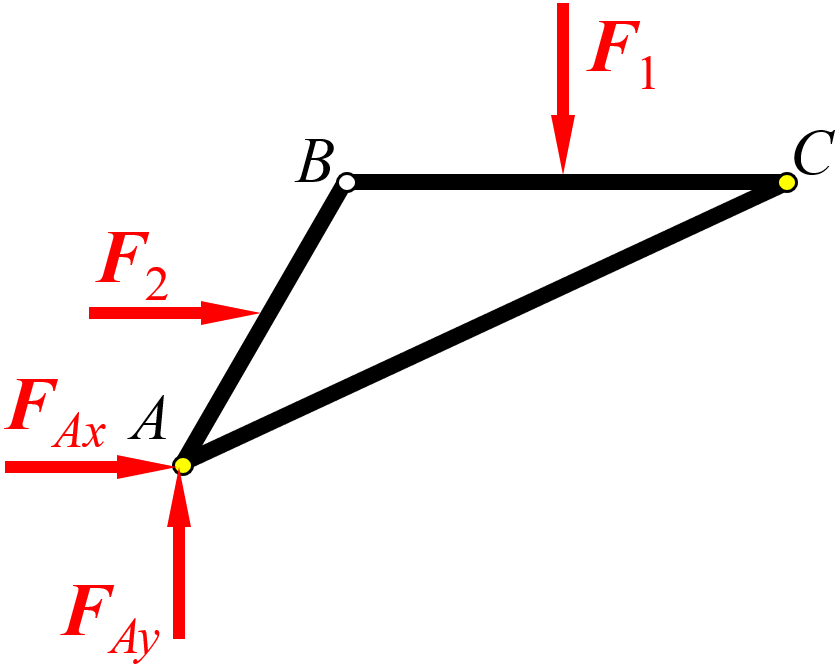

② 画主动力明确研究对象所受周围的约束,进一步明确约束类型,什么约束画什么约束反力。
④ 判断方向用二力平衡共线、三力平衡汇交等条件确定某些反力的指向或作用线的方位。

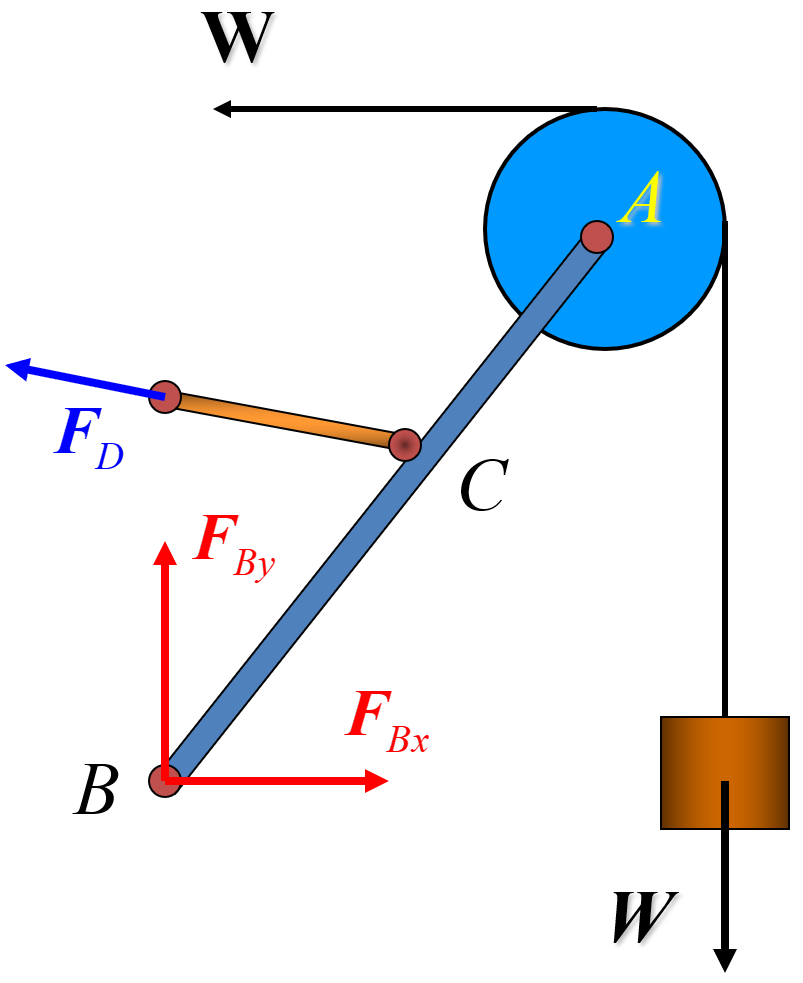

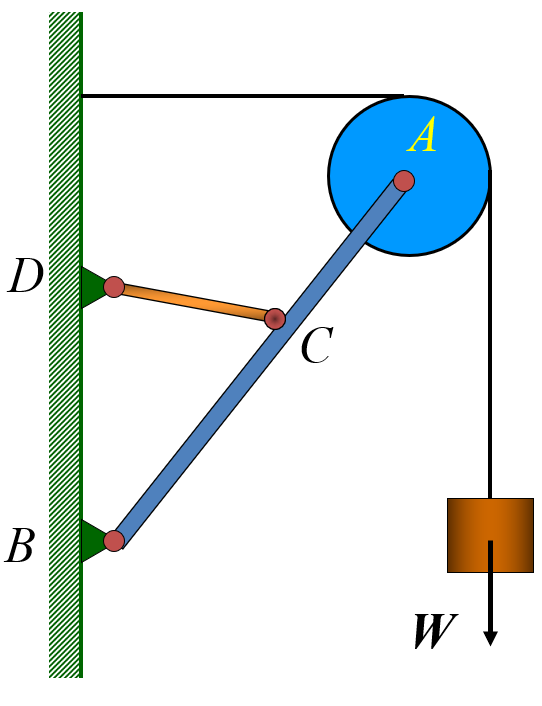

注意1. 受力图只画研究对象的简图和所受的全部力
2. 每画一力都要有依据,不多不漏
3. 不要画错力的方向,反力要和约束性质相符,物体间的相互约束力要符合作用与反作用公理。
解:取研究对象:轧轮。
画主动力 $P$、$F$
画支反力:$F_A$、$F_B$ 沿公法线指向圆心。

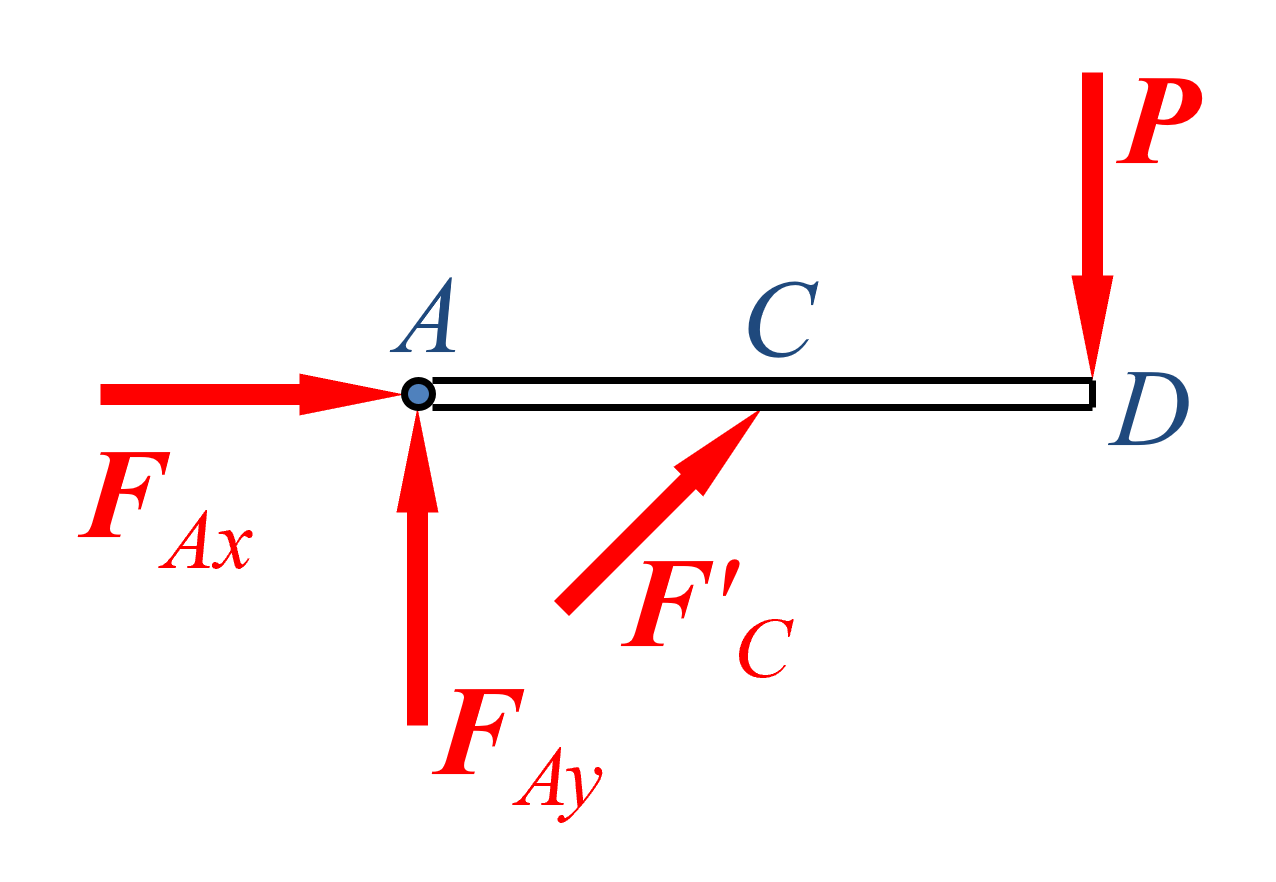

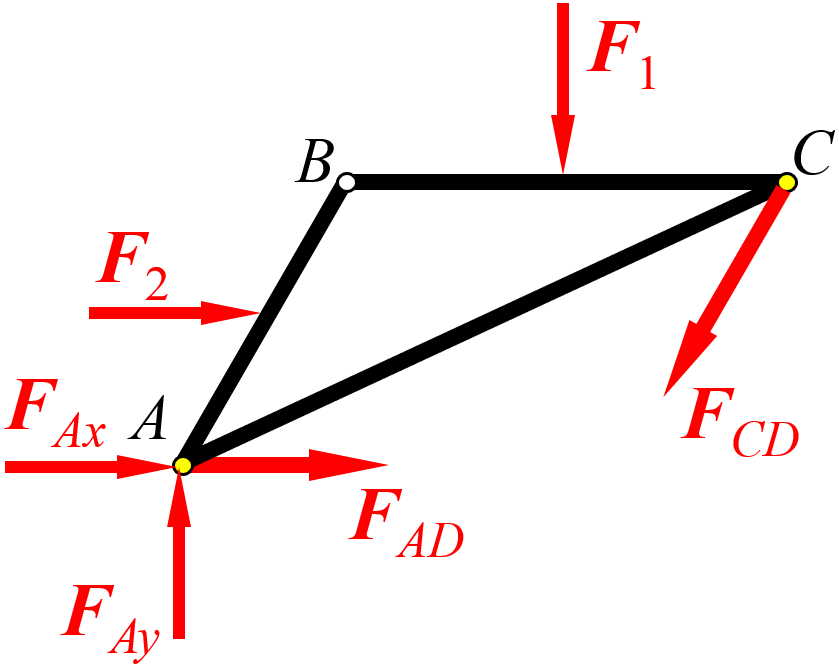

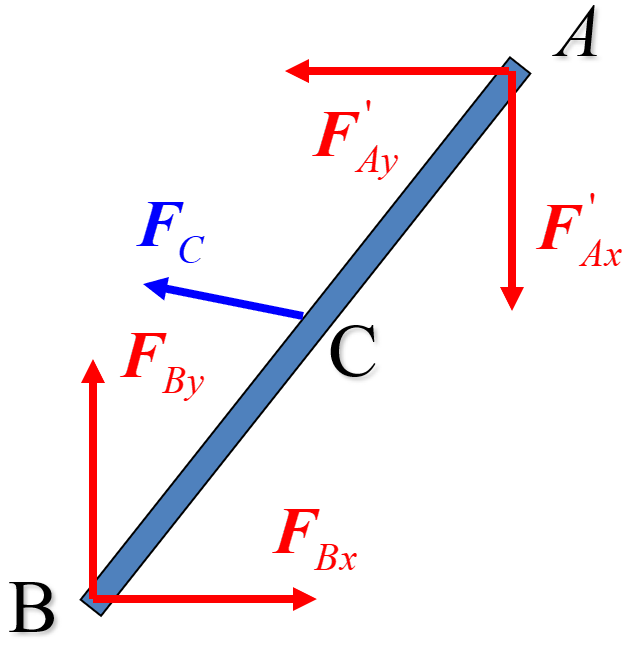

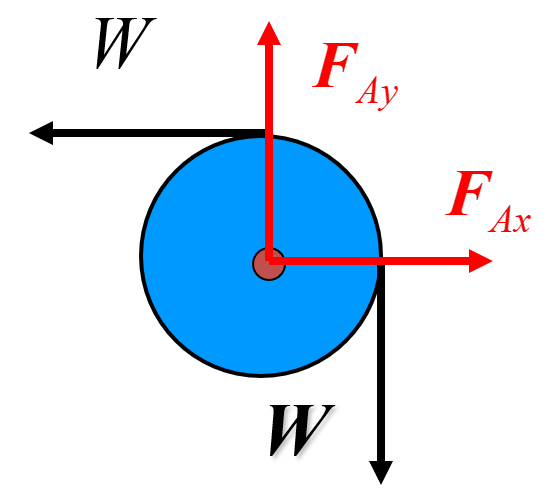

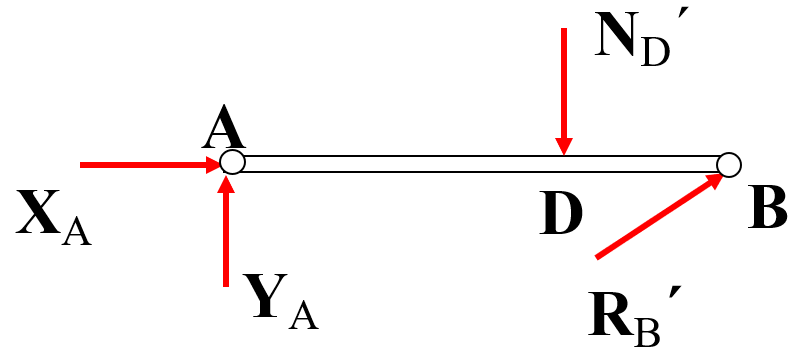

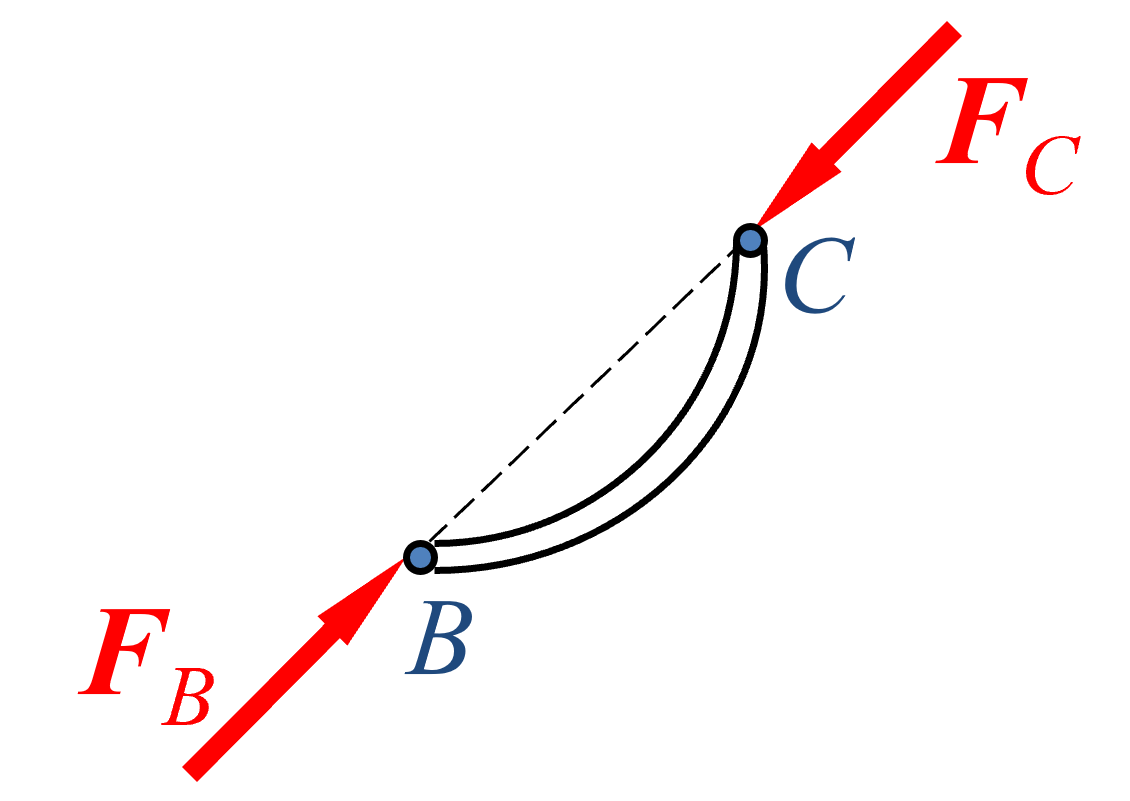

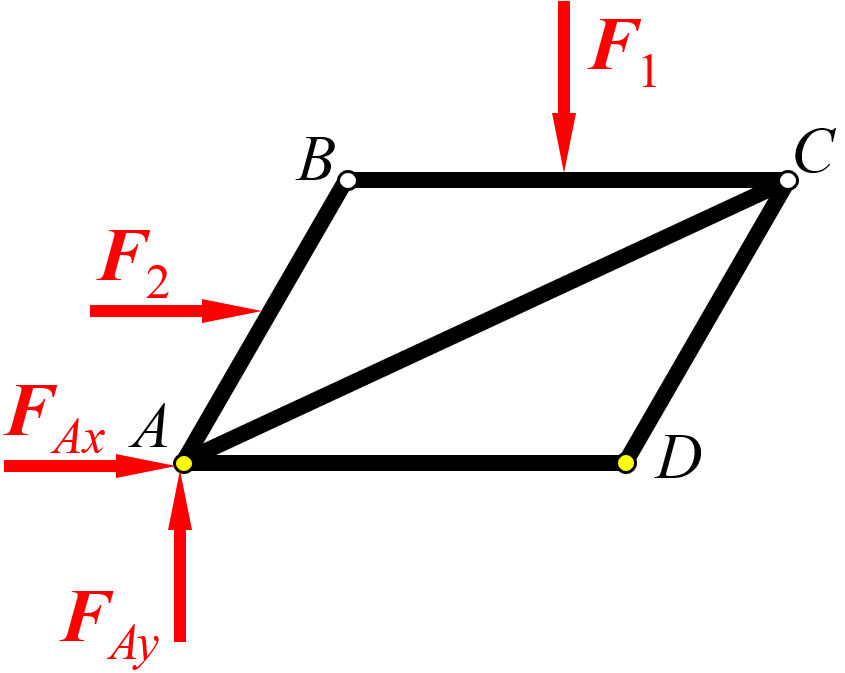

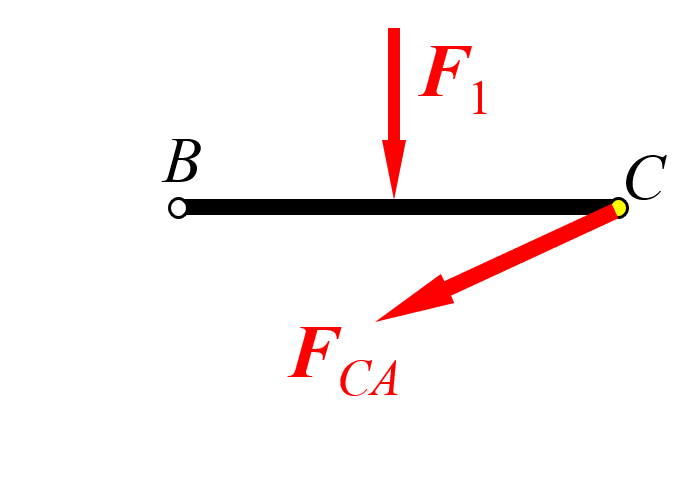

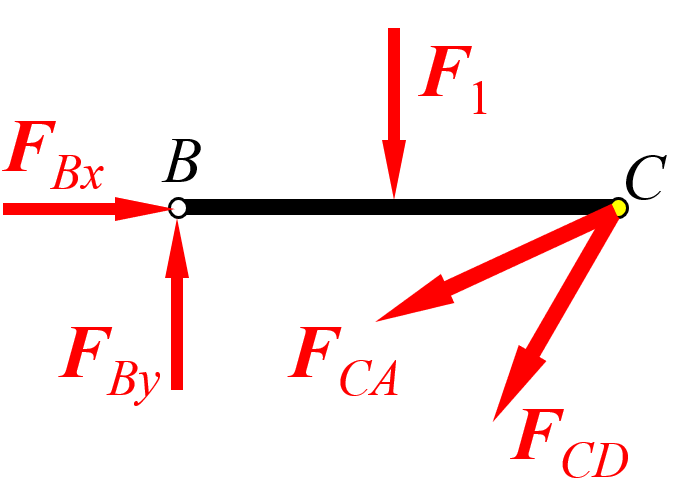

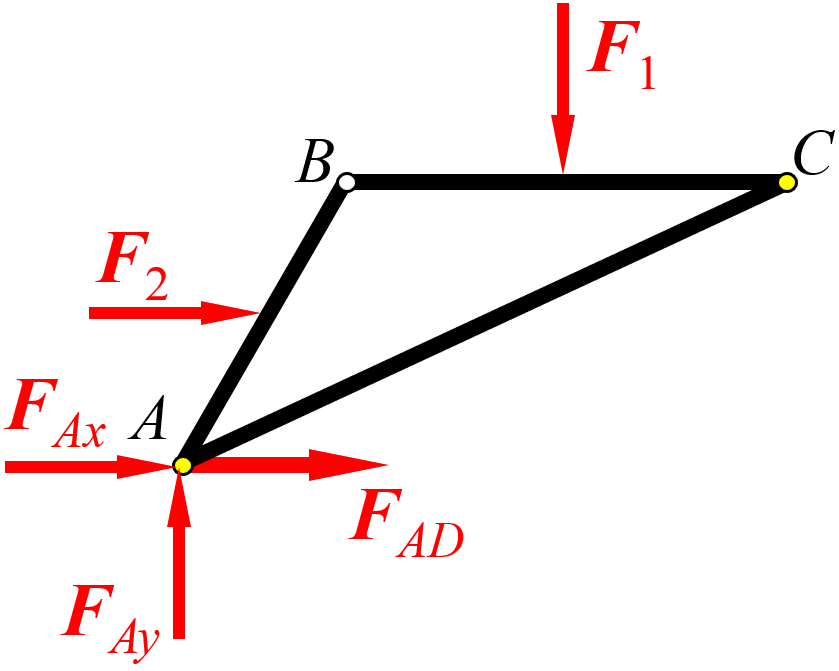

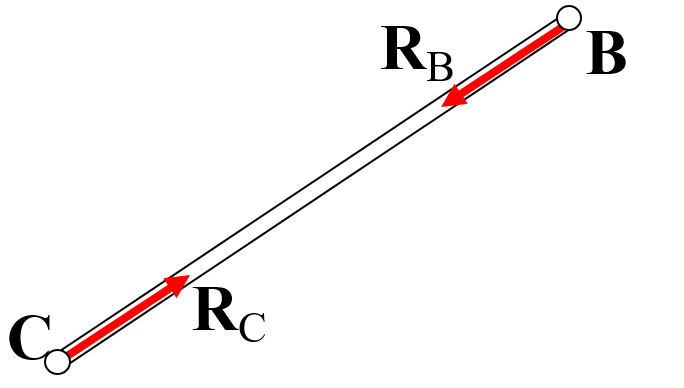

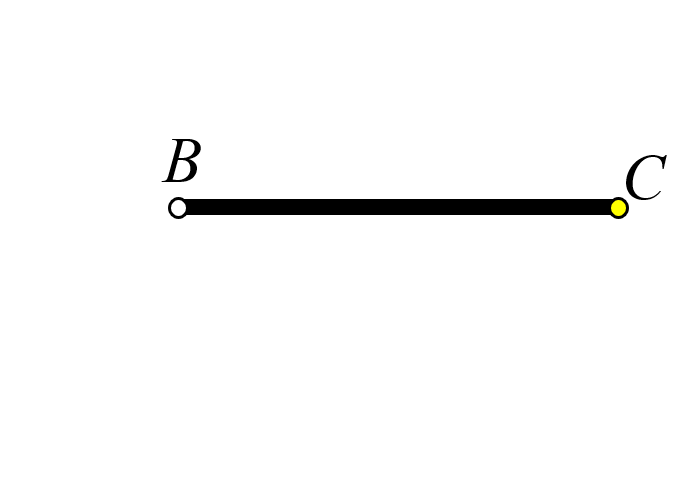

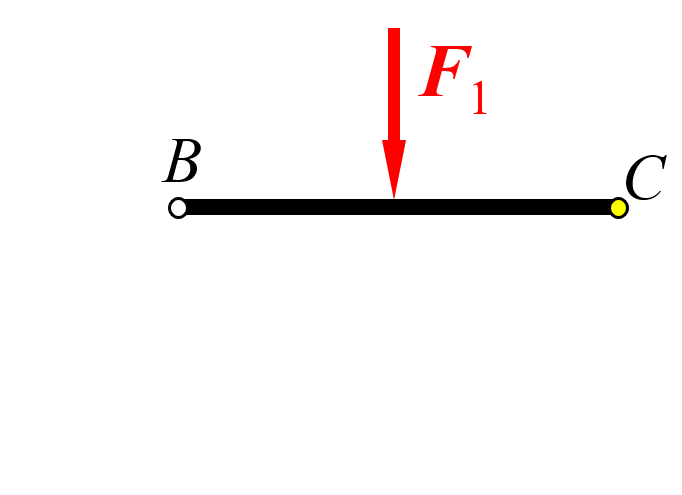

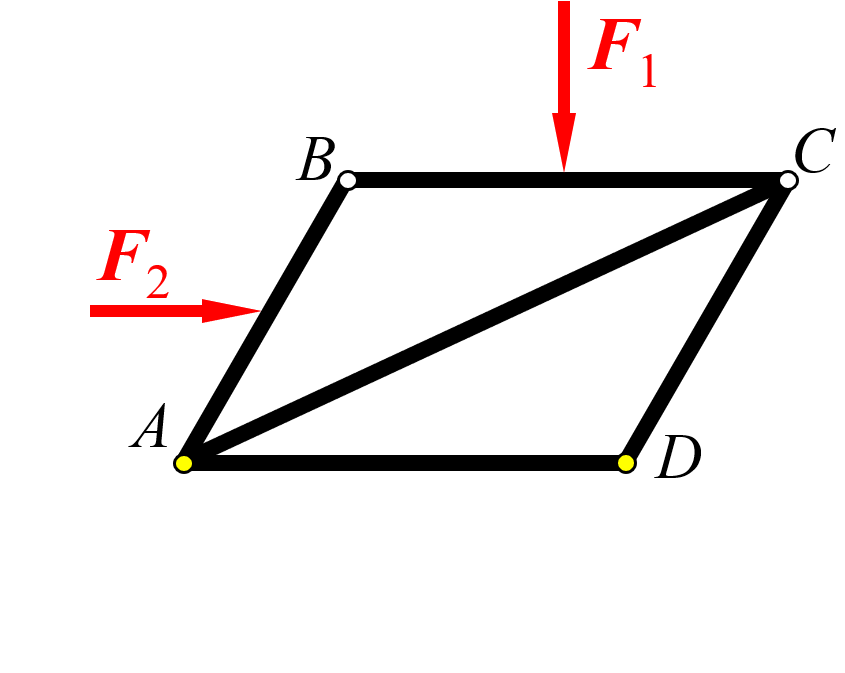

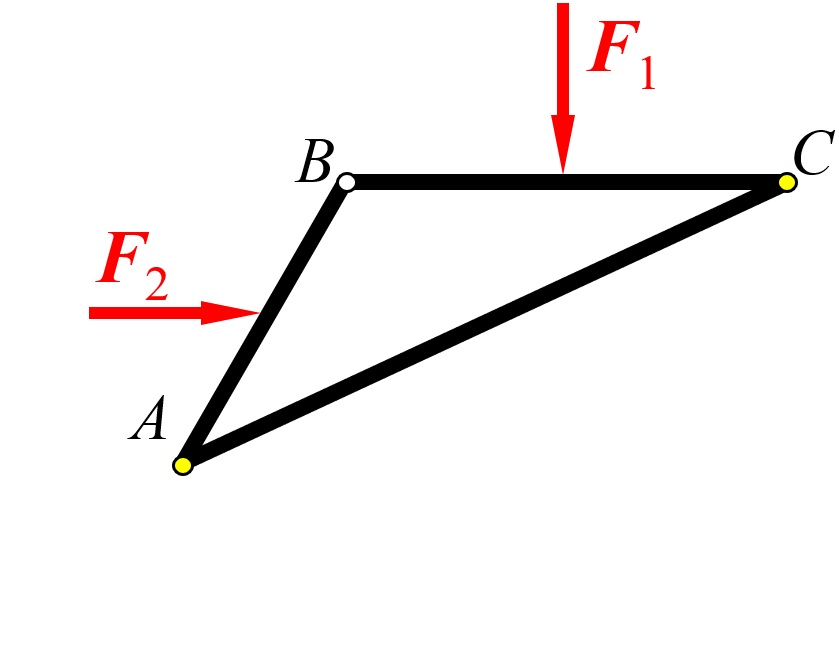

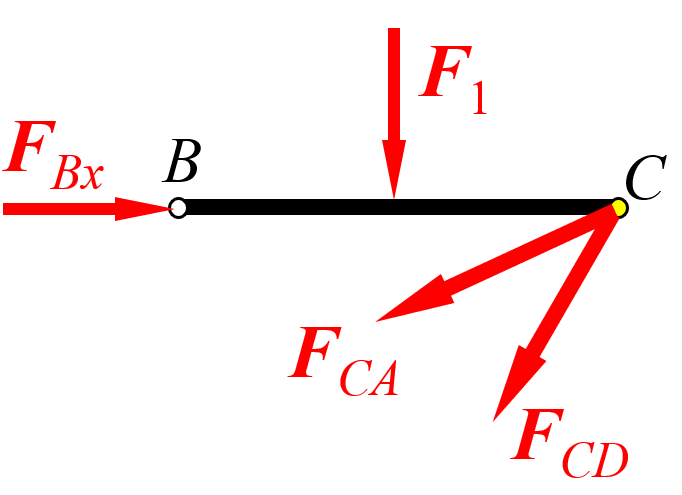

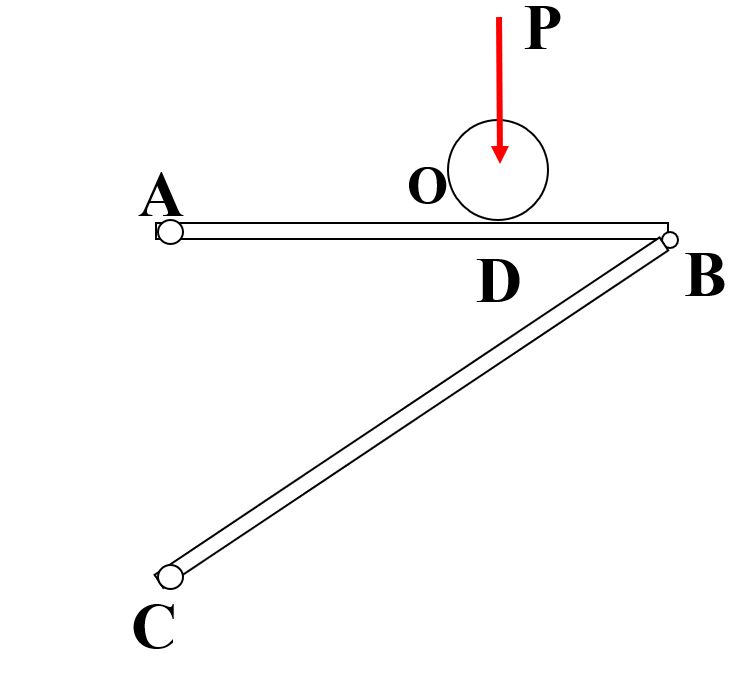

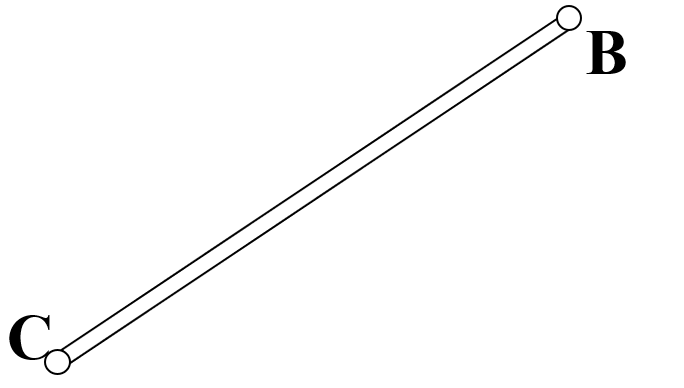

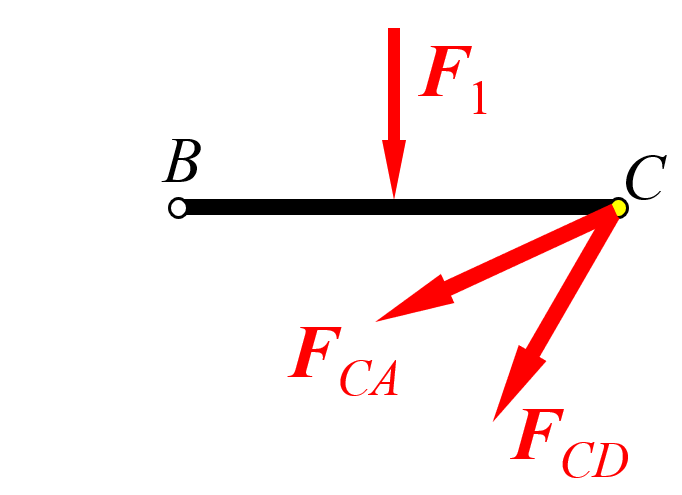

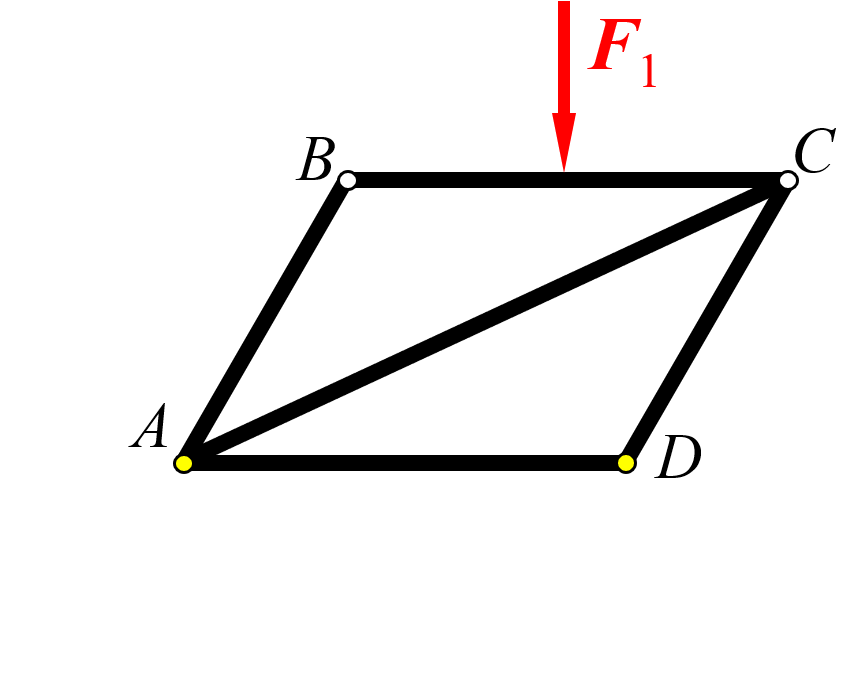

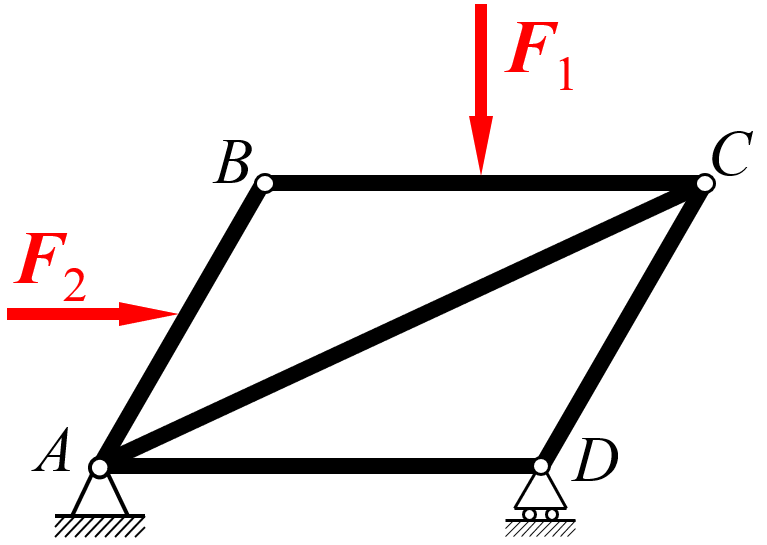

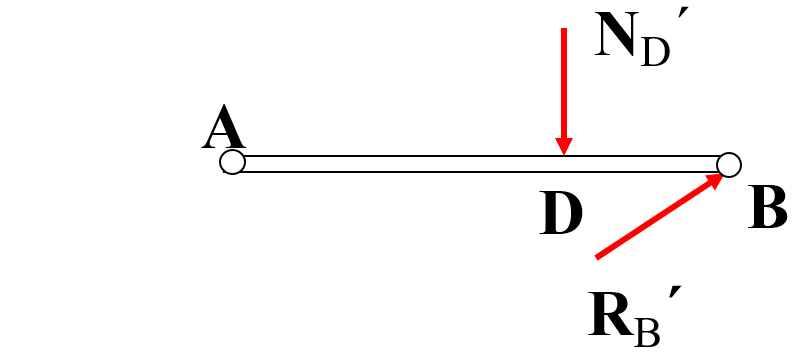

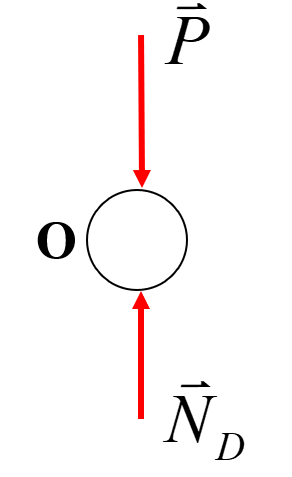

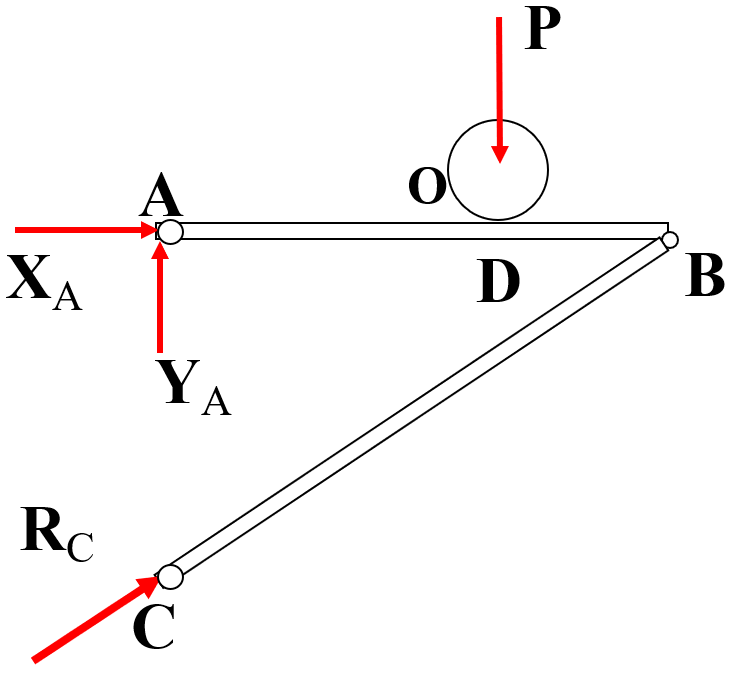

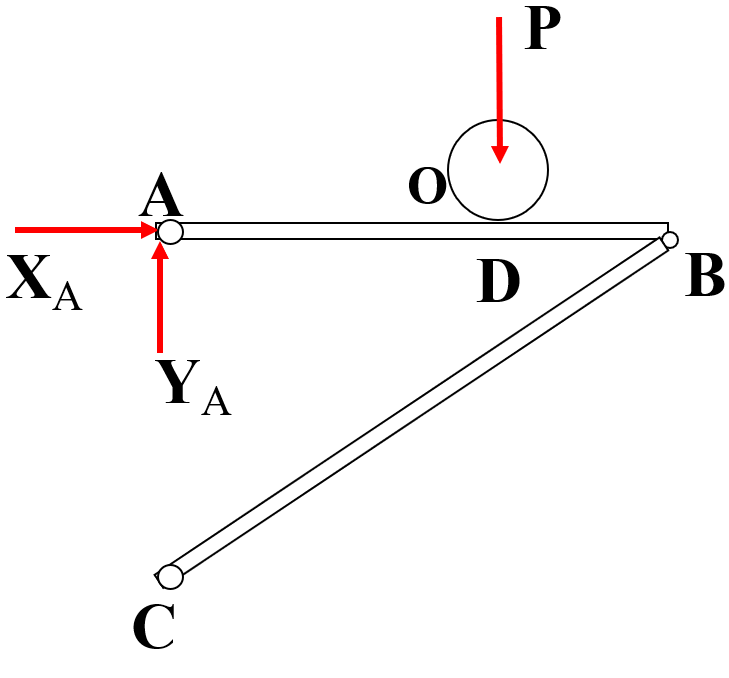

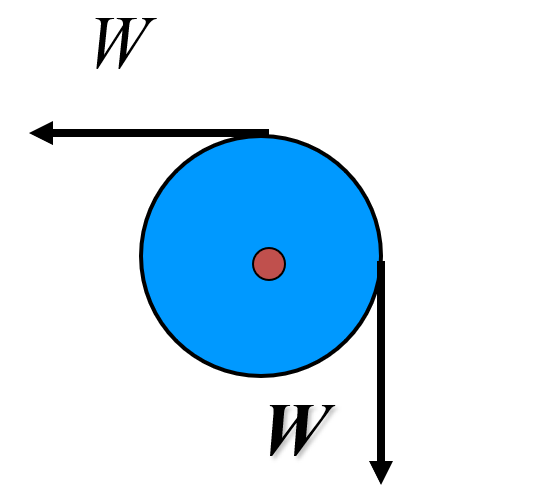

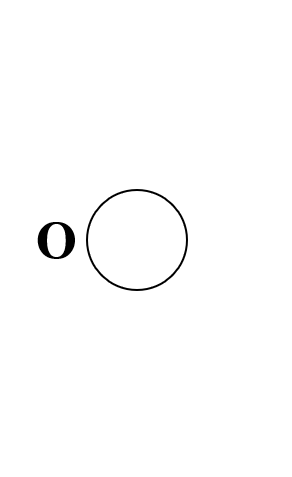

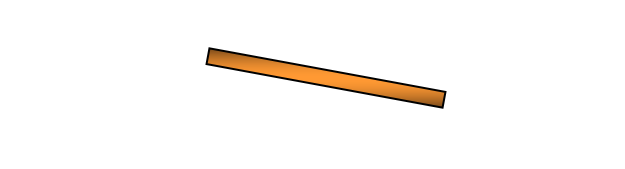

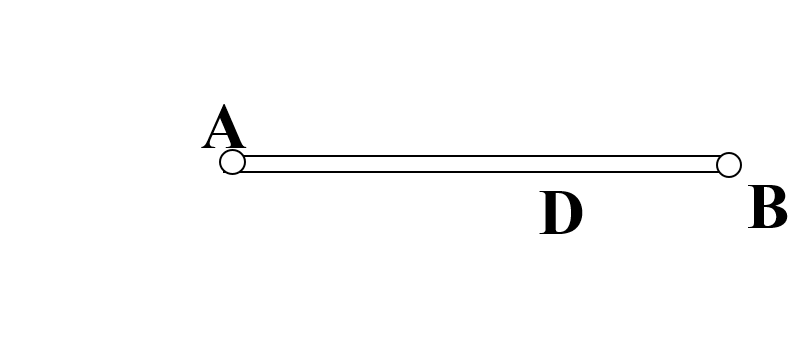

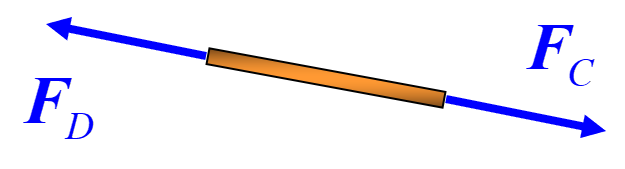

由水平杆AB和斜杆BC构成的管道支架如图所示。在AB杆上放一重为P的管道, A 、B、C处都是铰链连接,不计各杆的自重,各接触面都是光滑的。试分别画出管道O、水平杆AB、斜杆BC及整体的受力图。
本节结束
The End
